Kosketussuoja

Eristystarvikkeet, joita käytetään suojaamaan suoralta kosketukselta virtapiireihin. Ne tarjoavat IP40:n kosketussuojana ja IK07:n suojana mekaanista iskua vastaan.

Kosketussuojien tyypit

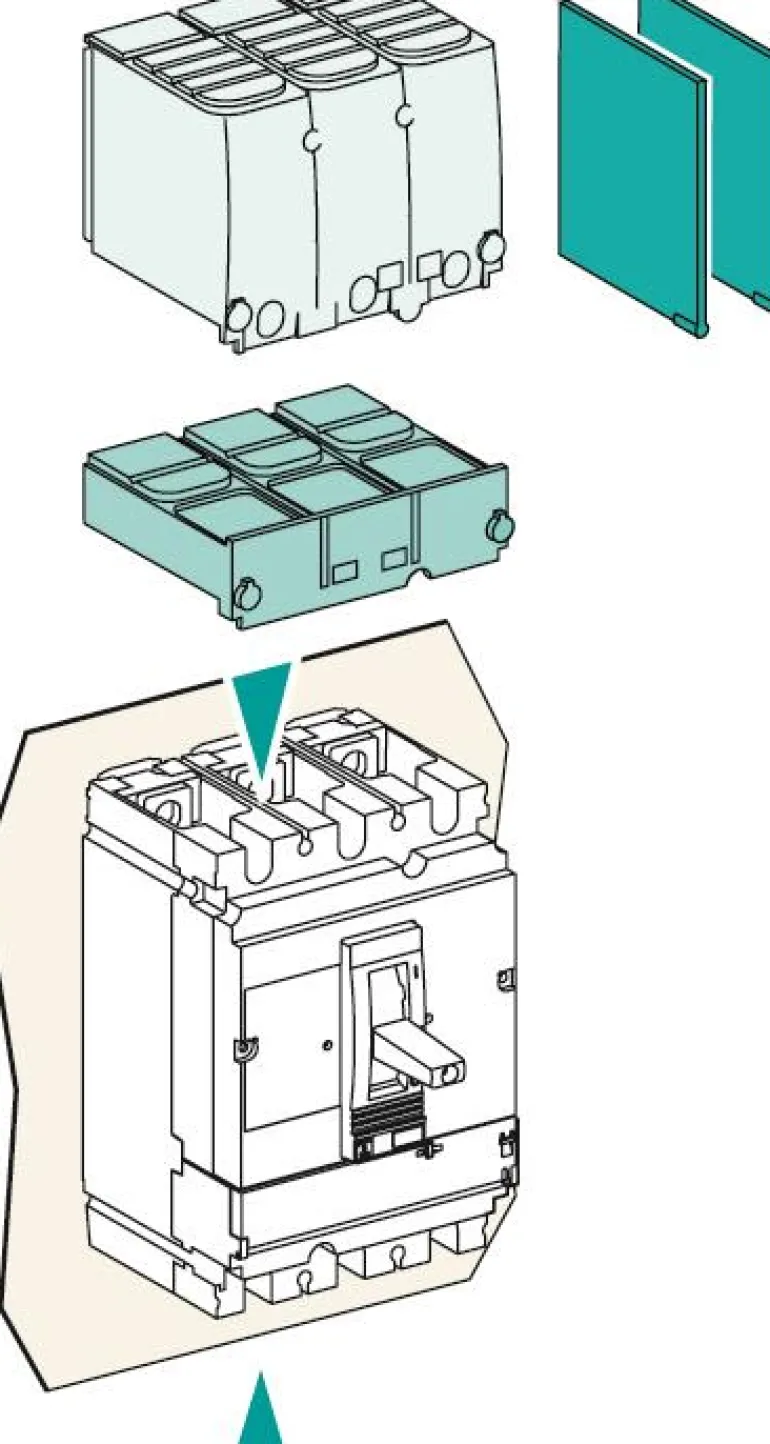

Kompakti NSX100 250 A:iin asti ja NSX400/630 3P tai 4P voidaan varustaa
– lyhyillä kosketussuojilla
– pitkillä kosketussuojilla.
Kaikkien kosketussuojien etuosassa on reiät tai aihiot jännitteen ilmaisimille.

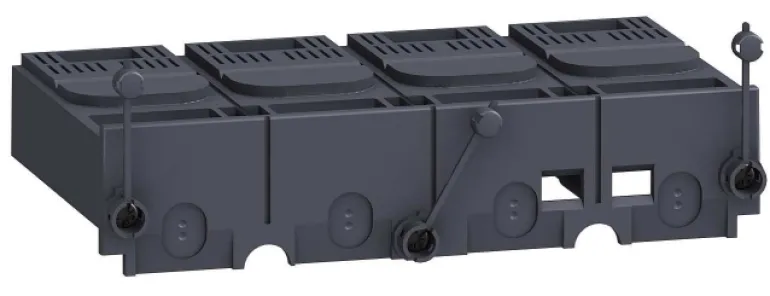

Lyhyet kosketussuojat
Niitä käytetään seuraavien kanssa:
– pistoke- ja ulosvedettäville malleille kaikentyyppisillä liitännöillä
– kiinteät mallit, joissa on liitäntä takana.

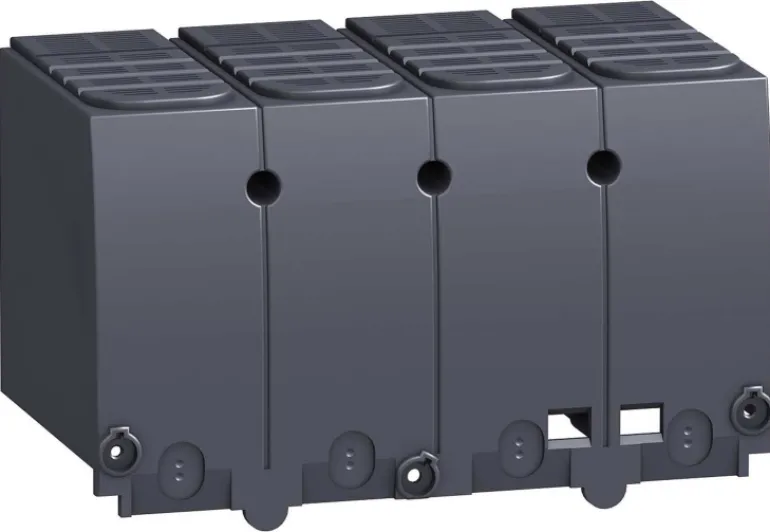

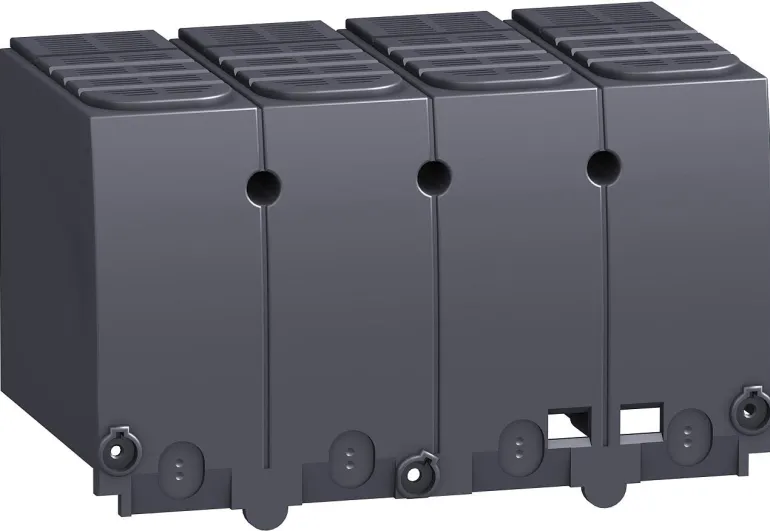

Pitkät kosketussuojat
Niitä käytetään kaapelien tai eristettyjen kiskojen etuliitäntään.
Ne koostuvat kahdesta osasta, jotka on koottu kiinteästi asennetuilla ruuveilla, suojausluokka IP40.
– Yläosa on varustettu liukuvilla säleiköillä, joissa on aihiot kaapelien tai eristettyjen kiskojen tarkkaa sovittamista varten. Takaosa on täysin erotettu kytkentäalueesta. Osittain leikatut neliöt voi irrottaa, jotta kunkin tyyppiset kaapelikenkä- tai kuparikiskoliitännät sopivat niihin.

Pitkät kosketussuojat voidaan asentaa seuraavien ylä- tai alapuolelle:
– kiinteät katkaisijat
– pistokekanta ja ulosvedettävät mallit, jolloin ne täydentävät kytkimen kotelon pakollisten lyhyiden kosketussuojien tuomaa eristystä.
– NSX100–250:n levitin
– NSX400/630:n 52,5 mm:n levitin
