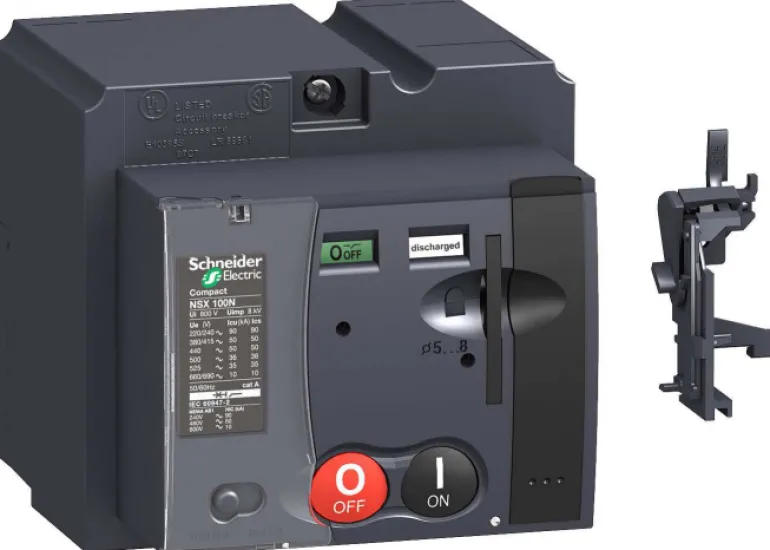

Moottoriohjain

Moottoriohjaimella varustettujen Compact NSX ‑laitteiden mekaaninen käyttöikä on erittäin pitkä ja niiden käyttö on helppoa ja turvallista. Kaikki virrankatkaisimen ilmaisimet, mukaan lukien laukaisijoiden asetukset ja ilmaisimet, ovat edelleen näkyvissä ja käytettävissä. Luotettava asentoilmaisu säilyy ja katkaisija voidaan edelleen lukita riippulukolla, siinä on myös kaksinkertainen eristetty etuosa.

Käyttöalueet:
– Paikallinen moottoroitu ohjaus, keskitetty ohjaus, automaattinen jakeluohjaus
– Normaali/varavirtakytkin tai vaihtaminen varalähteeseen energiakustannusten optimoimiseksi
– Kuorman irrotus ja uudelleenliittäminen energiakustannusten optimoimiseksi
– Synkronointi.

Automaattinen käyttö:
– kytkeminen päälle ja pois päältä kahdella pulssisignaalilla tai jatkuvalla signaalilla
– automaattinen nollaus tilatun laukaisun jälkeen (MN:llä tai MX:llä) tavallisella kytkimellä
– pakollinen manuaalinen nollaus sähköviasta aiheutuneen laukaisun jälkeen.

Manuaalinen käyttö:
– siirtyminen manuaaliseen käyttöön kytkimen ollessa edessä, mukaan lukien mahdollisuus etänäyttöön
– päälle ja pois kytkeminen kahdella painikkeella
– ohjausjousen kiristäminen uudelleen pumppaamalla yhdeksän kertaa käsikäyttöisellä kiristyskahvalla
– lukitseminen riippulukon ollessa pois päältä ‑asennossa.

Asentaminen ja liitäntä:
Kaikki asennus (kiinteä, pistorasia/irrotettava) ja liitäntämahdollisuudet säilyvät.
Moottorin toimilaite liitetään integroiduilla liittimillä etuosan taakse enintään 2,5 mm²:n kaapeleilla.

Tekniset tiedot, moottorin toimilaitteet MT100–MT630
Vasteaika (ms): pois päältä < 600, päällä < 80
Toimintataajuus (sykliä/minuutti) max. 4
Käyttöjännite (V)
DC: 24/30 – 48/60 – 110/130 – 250
AC 50/60 Hz: 48 (50 Hz) – 110/130 – 220/240 – 380/440
Oma kulutus
DC (W): pois 500, päällä 500
AC (VA): pois 500, päällä 500
