Puristusliitin

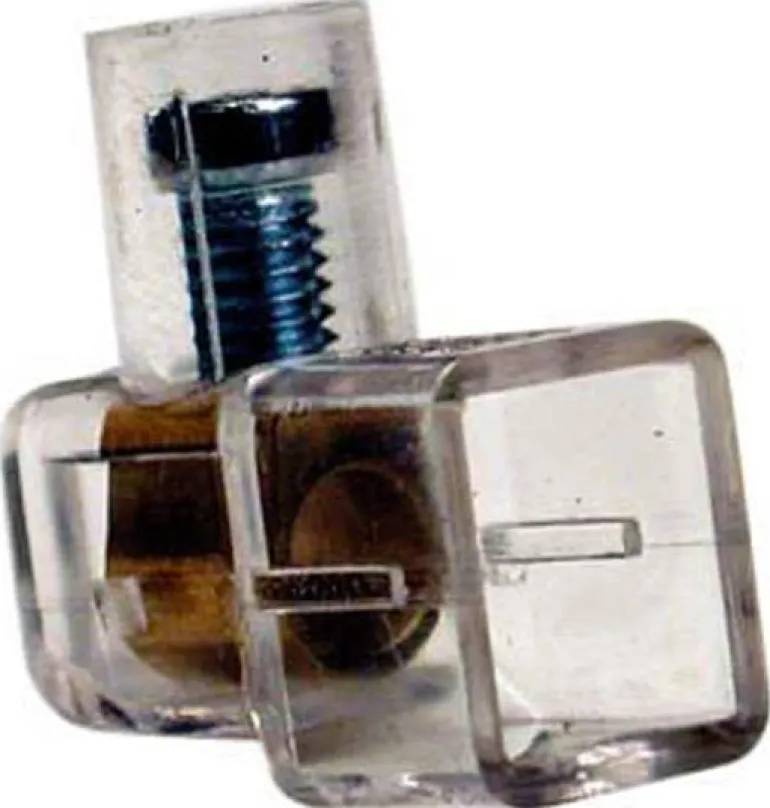

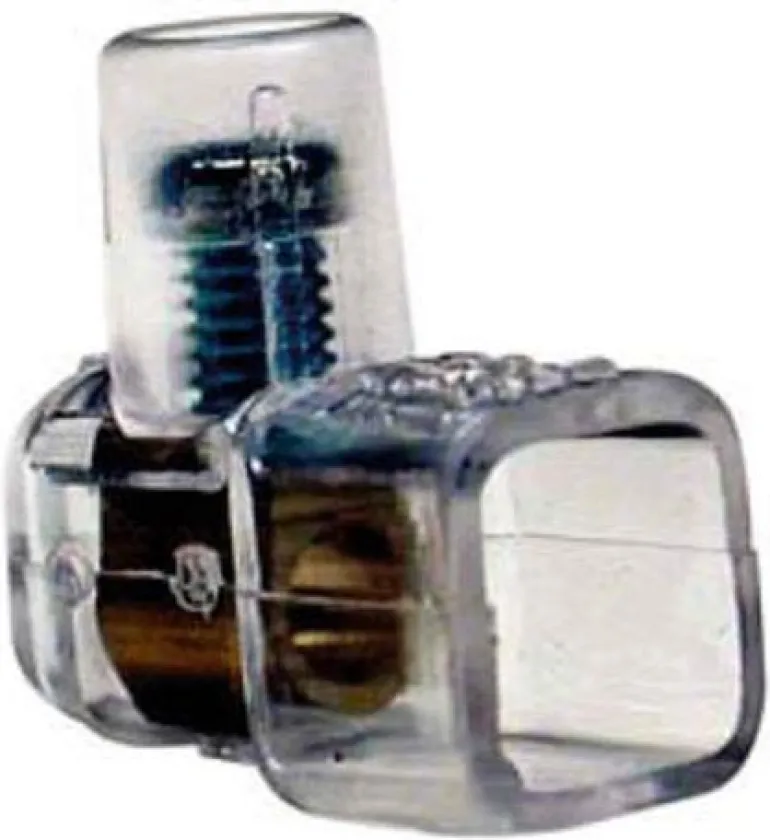

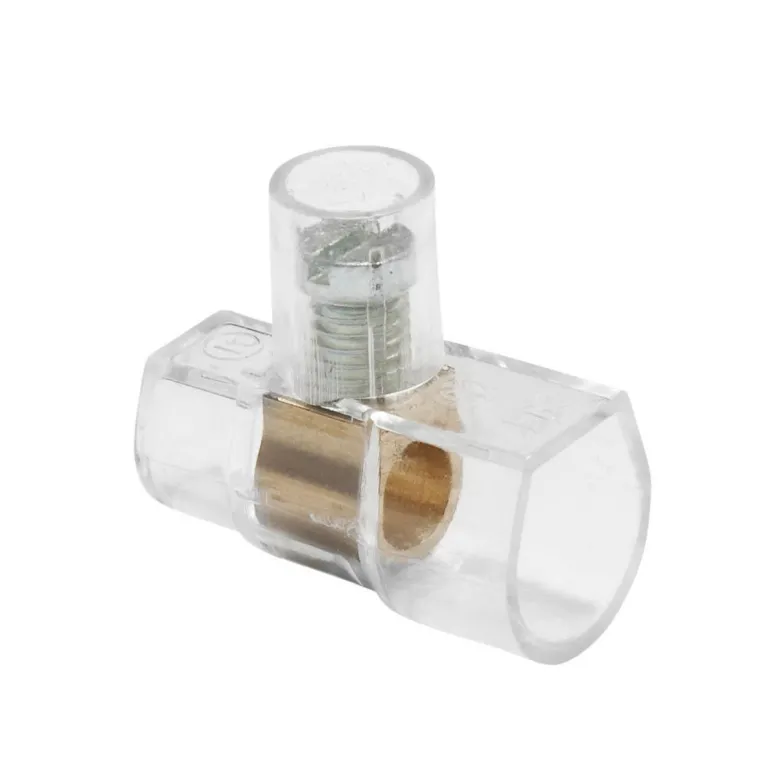

Rutab 1440838 on 1-napainen puristusliitin, jonka nimellispinta-ala on 2,5 mm² ja nimellisjännite 450 V. Liittimessä on polykarbonaattikotelo ja messinkinen puristin. Ruuvi on galvanoitua terästä. Käyttölämpötila enintään +85°C. Sähköinen liitäntä ruuvilla. Johtimen pinta-ala (yksi-/monisäikeinen) on 1-2,5 mm².

Enimmäispinta-ala tarkoittaa kahden pinta-alaltaan yhtä suuren johtimen liittämistä. Maksimipinta-ala on 6 mm², eli puristimeen voi kytkeä yhteen kaksi 6 mm²:n johdinta. Liittimellä voi liittää useita johtimia, joiden kokonaispinta-ala on yhtä suuri kuin ilmoitettu kahden johtimen enimmäispinta-ala. Esimerkki: 6 mm²:n enimmäispinta-alaan voidaan liittää 8 johdinta, joiden koko on 1,5 mm², tai 4 johdinta, joiden koko on 2,5 mm².

Ominaisuudet

• Väritön
• Materiaali, kotelo: Polykarbonaatti (UL94-VO)
• Materiaali, puristin: Messinki
• Materiaali, ruuvi: Galvanoitua terästä
• Halogeeniton
• 100 kpl

Tekniset tiedot:
Navat	1 kpl
Puristimet napaa kohti	1 kpl
Lämpötila-alue	enintään +85°C
Standardi	EN 60998-1:2004, EN 60335-1:2006
Kytkettävien johdinten pinta-ala (yksisäikeinen)	1-2,5 mm²
Kytkettävien johdinten pinta-ala (monisäikeinen)	1-2,5 mm²
Nimellisjännite (nimellinen)	450 V
Nimellispinta-ala	2,5 mm²
Sähköliitäntä	Ruuviliitäntä
B-mitta (katso kuva)	17,5 mm
C	18,2 mm
Ø D	4,10 mm
